Electronica Aplicada I

       Guia de Ejercicios

      Circuitos Multietapas

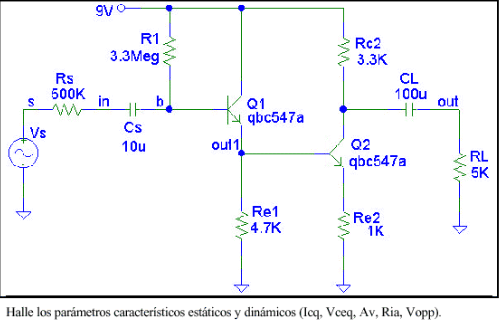

Ej. 1.

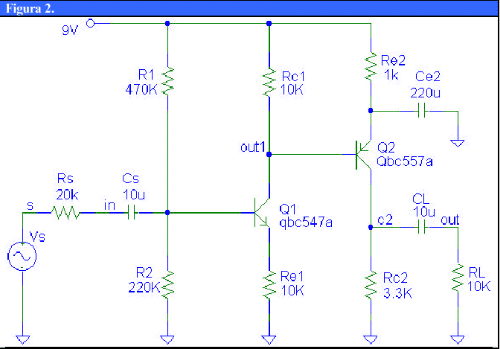

Ej. 2. Ídem Ejercicio 1 con transistores CA3086.

Además indique:

a) ¿Cuales son las principales diferencias de continua entre ambos circuitos?

b) ¿A que se deben?

c) ¿Qué parámetros dinámicos del circuitos son los más afectados?

d) ¿Qué cambios se deberían hacer si se desea que ambas etapas tengan desacople de

continua?

e) ¿Cuales son las ventajas obtenidas?

f) Indique que desventajas tiene ese tipo de acoplamiento.

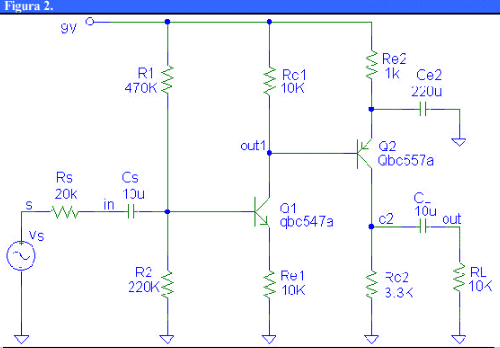

Ej. 3. Ídem Ej. 1.

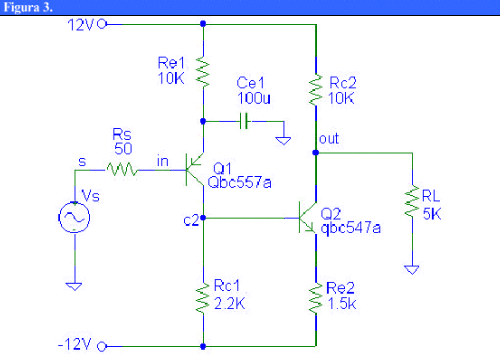

Ej. 4. Ídem Ej. 1.

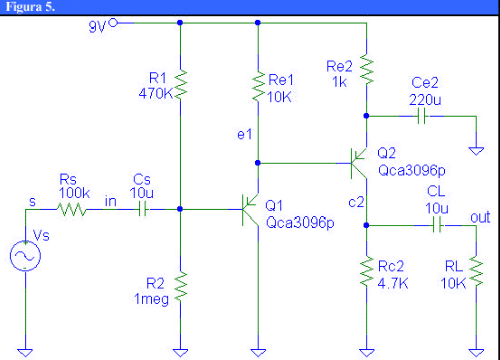

Ej. 5. Ídem Ej. 1.

Ej. 6. Ídem Ej. 1.

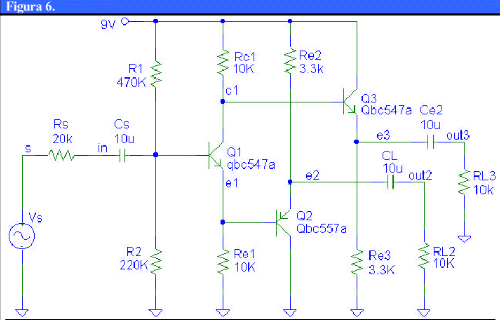

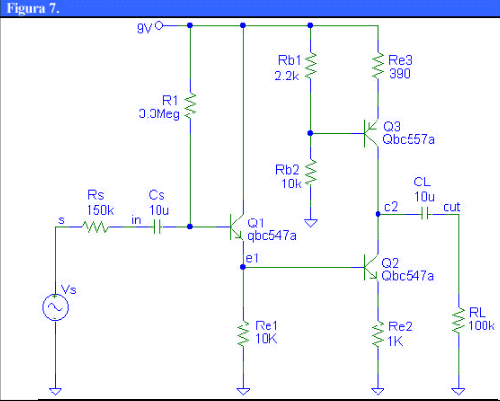

Ej. 7. Ídem Ej. 1.

Ej. 8. Ídem Ej. 1.

Ej. 9. Ídem Ej. 1.

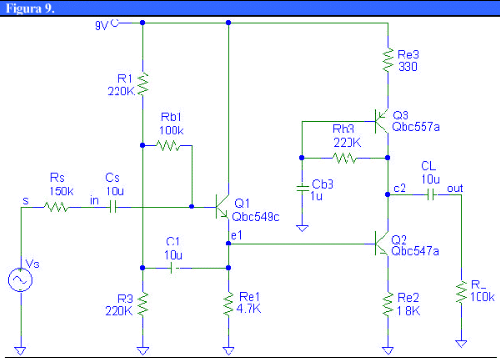

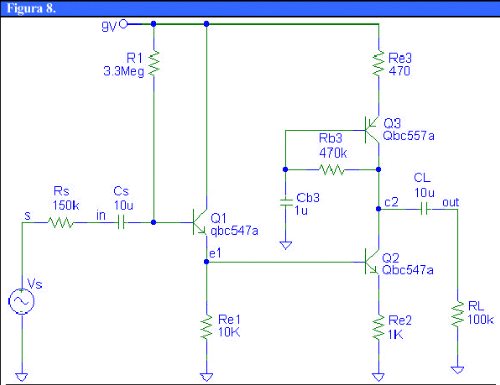

Indique:

a) ¿Qué propósito tiene utilizar el transistor Q3 junto a sus elementos asociados?

b) Indique como halla el valor correcto de Rb3 .

c) ¿Qué misión cumple Cb3 ?, y ¿qué criterio se utiliza para su elección?

d) ¿Qué opina acerca de la estabilidad total del circuito?

e) Con referencia al punto anterior, mejore el circuito sin empeorar las características

logradas.

f) A su criterio, ésta solución propuesta, ¿es utilizada cotidianamente? ¿Porqué?

g) Compare su propuesta para el punto 5 con el circuito dado en el ejercicio siguiente.

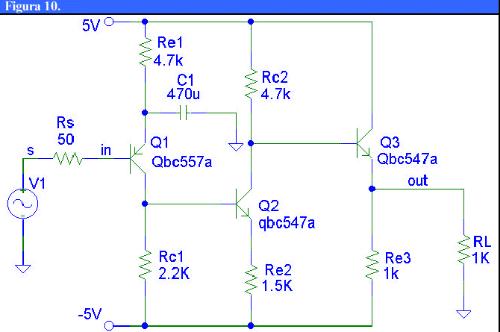

Ej. 10. Ídem Ej. 1.

Ej. 11. Ídem Ej. 1.

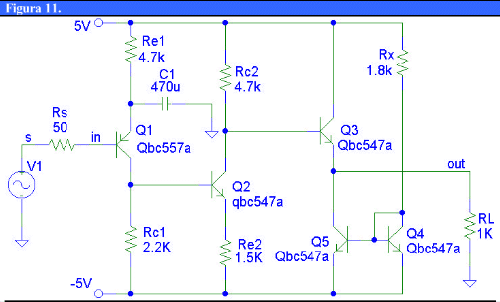

Para el circuito anterior:

· ¿Qué inconvenientes presenta el hecho que la ganancia sea elevada?

· ¿Que opina acerca de la excursión de salida?

· Proponga una solución para el inconveniente del punto anterior.

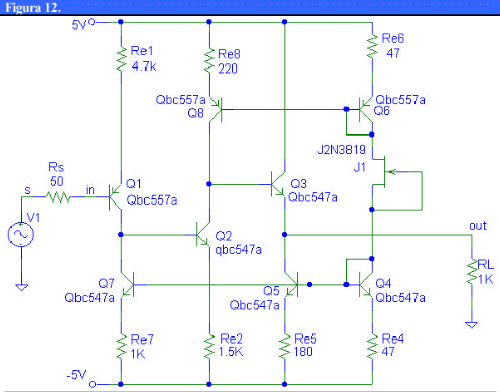

Ej. 12. El circuito del ejercicio precedente fue modificado de la siguiente forma:

En éste caso:

a) ¿Qué se logró con la modificación propuesta?

b) ¿Es confiable la fuente en cuestión?, ¿Cuáles son sus desventajas? y, ¿Cómo

mejoraría la fuente?

c) Si reemplaza la fuente espejo por una con resistencias de emisor, ¿Qué criterio

utilizaría para adoptar los valores de dichas resistencias?

Ej. 13. Ídem Ej. 1.

Para el circuito dado:

· Indique que mejoras se obtienen al agregar las fuentes de corriente.

· ¿Cuál es la función del J-Fet? ¿Qué beneficio tiene ésta fuente respecto de la del

ejercicio anterior?

· ¿Qué inconvenientes aparecen al utilizar las fuentes de corriente?

· Con respecto al punto anterior, ¿Qué opina acerca del valor de tensión continua en la

salida?.

· Explique como se hace en los circuitos reales para solucionar el problema del punto

anterior.

· Optimice el circuito.



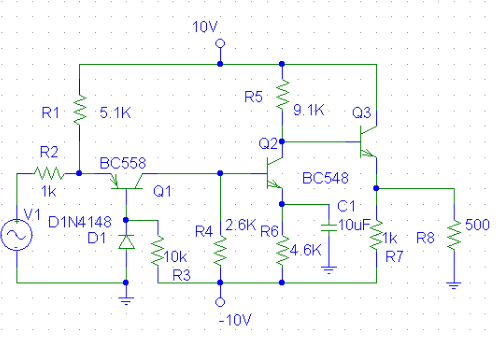

Ej. 14. Ídem Ej. 1.

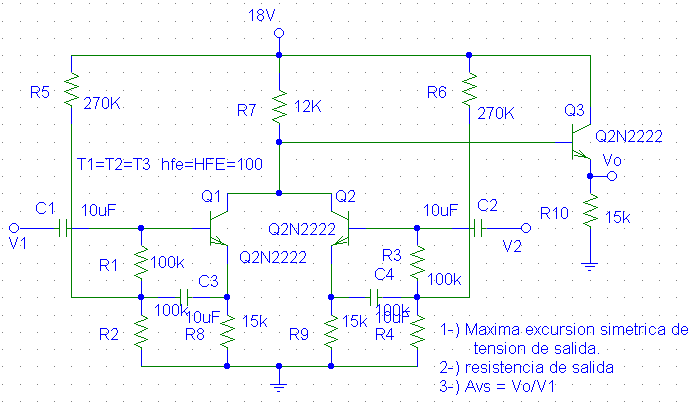

Ej. 15. Ídem Ej. 1.
